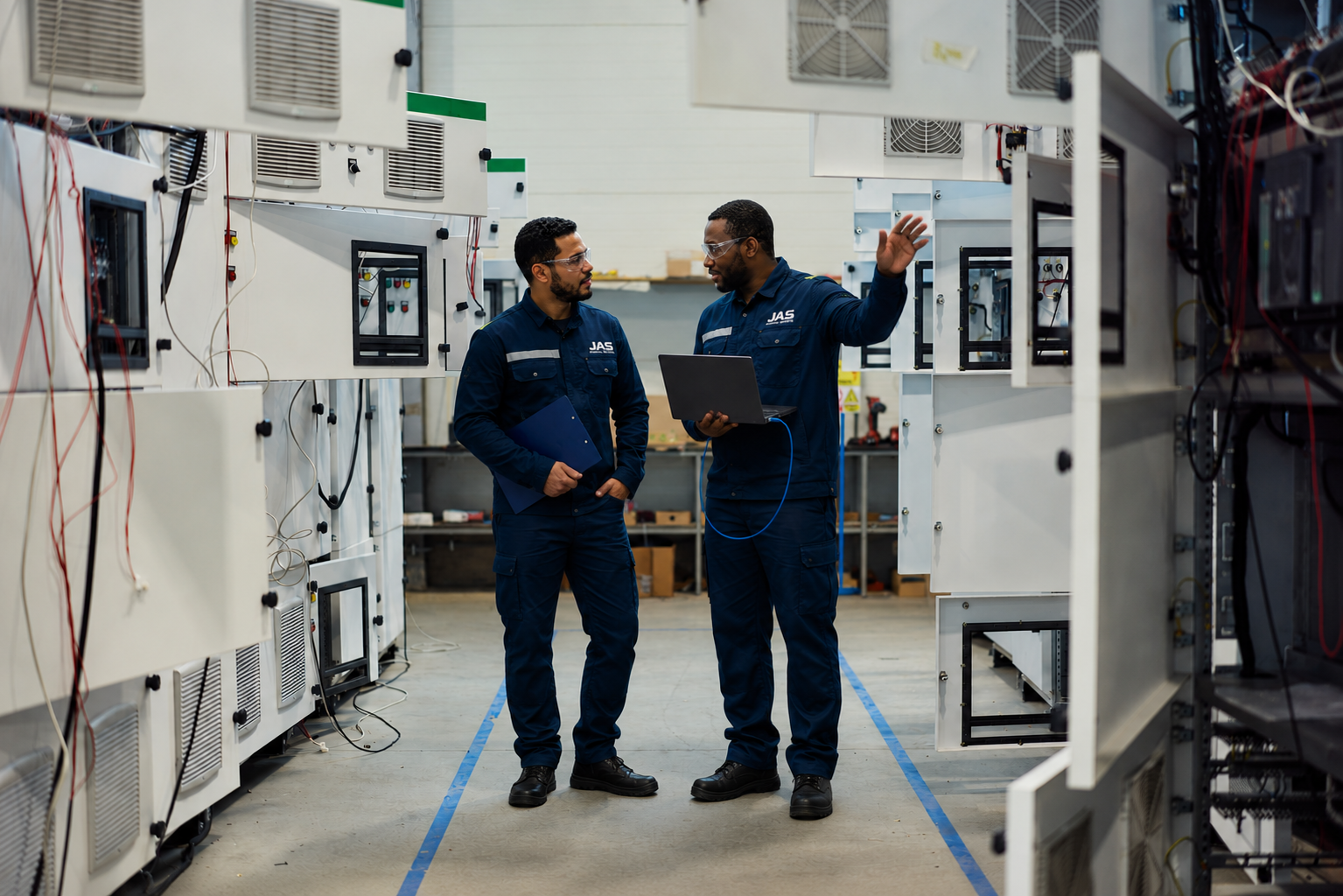

Le tableau général basse tension est le cœur électrique de toute installation industrielle. Un TGBT mal dimensionné, et c'est toute la chaîne qui en pâtit : déclenchements intempestifs, échauffements, impossibilité d'extension. Voici les quatre pièges les plus fréquents — et comment les éviter, sur la base de notre expérience de terrain.
Erreur n°1 — Sous-estimer le bilan de puissance réel
Le premier réflexe est d'additionner les puissances installées des équipements. Mais un moteur de 100 kW ne consomme jamais 100 kW en permanence. À l'inverse, certains équipements ont des pointes au démarrage qui dépassent largement leur puissance nominale. Un bilan de puissance sérieux doit intégrer :
- Le facteur d'utilisation réel de chaque départ (ku).
- Le facteur de simultanéité entre les départs (ks).
- Les pointes transitoires (démarrage de moteurs, appels de courant).
- Une extension future — ne pas dimensionner au plus juste.
Erreur n°2 — Négliger la sélectivité des protections
La sélectivité, c'est la capacité du réseau à isoler un défaut au plus près de son origine sans faire disjoncter l'amont. Un défaut sur un petit départ moteur ne doit pas plonger tout le TGBT dans le noir. Cela passe par :
- Une coordination des courbes de déclenchement entre le disjoncteur général et les disjoncteurs divisionnaires.
- La sélectivité chronométrique (retard à l'enclenchement) ou ampèremétrique (seuil plus élevé).
- Le choix entre sélectivité totale (jusqu'au pouvoir de coupure) ou partielle (acceptable pour les départs non critiques).
Un bon TGBT n'est pas celui qui tient le coup : c'est celui qui isole un défaut sans arrêter le reste de l'usine.
Erreur n°3 — Oublier la tenue thermique de l'enveloppe
Les disjoncteurs et les jeux de barres dissipent de la chaleur. Dans une armoire mal ventilée, la température interne peut grimper de 15 à 20 °C au-dessus de l'ambiante, ce qui réduit la durée de vie des composants et peut provoquer des déclenchements intempestifs. Prévoyez toujours :
- Un calcul de dissipation thermique (pertes joule dans les barres et les appareils).
- Une ventilation naturelle (grilles hautes et basses) ou forcée (ventilateur thermostaté).
- Un espace suffisant autour du TGBT pour la circulation d'air.
Erreur n°4 — Aucune réserve pour extensions futures
Un TGBT se dimensionne pour 15 à 20 ans. Dans l'industrie, les extensions sont la règle, pas l'exception. Notre équipe installation & mise en service assure le montage dans les règles. Une réserve de 20 à 25 % sur le jeu de barres principal et 2 à 3 emplacements libres dans le tableau éviteront des modifications coûteuses dans 5 ans.
La checklist JAS avant validation d'un TGBT
- Bilan de puissance avec ku, ks et pointes transitoires — documenté.
- Étude de sélectivité complète (courbes de déclenchement superposées).
- Note de calcul thermique de l'enveloppe.
- Plan d'implantation avec réserves physiques et électriques.
- Conformité NFC 15-100 / IEC 61439.
Un projet de TGBT ou de rénovation électrique ? Notre bureau d'études réalise le dimensionnement complet — du bilan de puissance au plan d'implantation. Contactez-nous pour en discuter.
